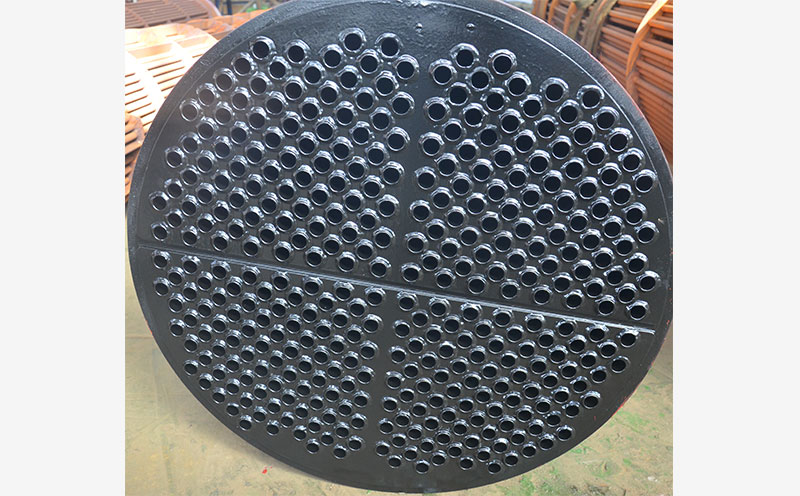

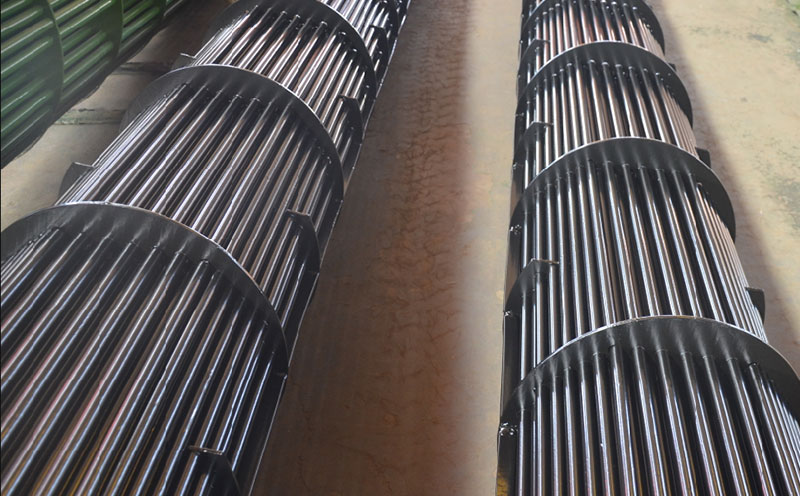

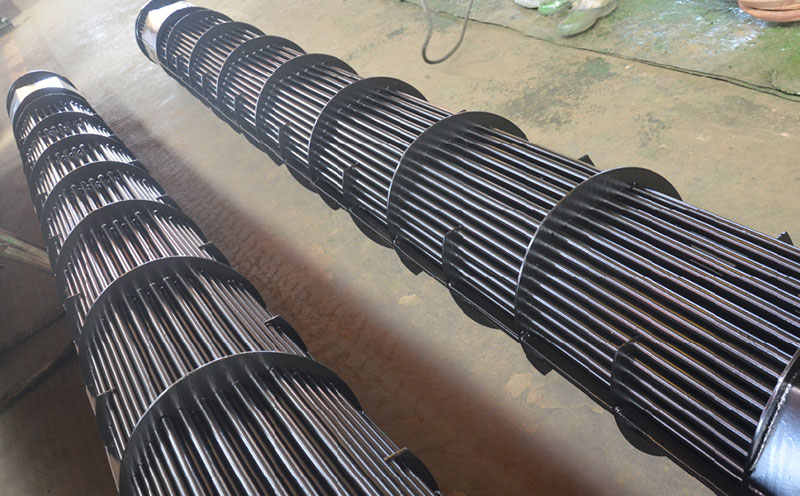

钛纳米防腐涂层材料本身抗腐蚀性强，具有屏蔽效应和憎水效应，能有效发挥防腐蚀作用。钛及其合金粉超细化达到纳米级，两者杂化复合到一起形成钛纳米聚合物，用这种聚合物做为高分子合金的活性填料制得的涂料就是钛纳米聚合物涂料。
附着力强、抗渗透性强、耐腐蚀性强、耐磨性能好、抗空蚀性能好、抗垢性好
检测单位：国家涂料质量监督检验中心
|
序号 |
检测项目 |
检验结果 |
备注 |
|
1 |
耐冲击性cm |
50 |
GB/T1732-93 |
|
2 |
柔韧性 |
1 |
GB/T1731-93 |
|
3 |
附着力（划格间距1mm）级 |
A级 |
GB/T9286-1998 |
|
4 |
附着力（拉开法）Mpa |
4.7*A |
GB/T5210-2006 |
|
5 |
弯曲试验（圆柱轴）mm |
2 |
GB/T6742-2007 |
|
6 |
硬度S |
133 |
GB/T1730-2007A法 |
|
7 |
耐磨性1000g/1000rg |
0.014 |
GB/T1798-2008 |
|
8 |
(浸入沸水中8h） |
无变化 |
GB/T1733-93乙法 |
|
9 |
耐汽油性（浸入90#汽油中7d） |
无变化 |
GB/T1734-93甲法 |
|
10 |
耐碱性（浸入20%NaOH中7d) |
无变化 |
GB/T9278-2008甲法 |
|
11 |
耐盐水性（浸入沸腾NaCl的溶液中8h） |
无变化 |
GB/T9274-88甲法 |
|
12 |
耐酸性（浸入分别位10%，30%的HCL,HNO3，H2SO4中7d） |
无变化 |
GB/T9274-88甲法 |
|
13 |
H2S(2.5MPa) CO2(2.5MPa)80℃ 浸泡7d |
无变化 |
|
|
14 |
使用温度 |
-40 ---+300℃ |
|
联系方式：0546-7026768
地址：山东省东营市东营区北一路万达甲级写字楼
鲁公网安备 37050202370933号
